Priročnik za enostavno upravljanje, nastavljiv naklon in talni nosilec iz ogljikovega jekla

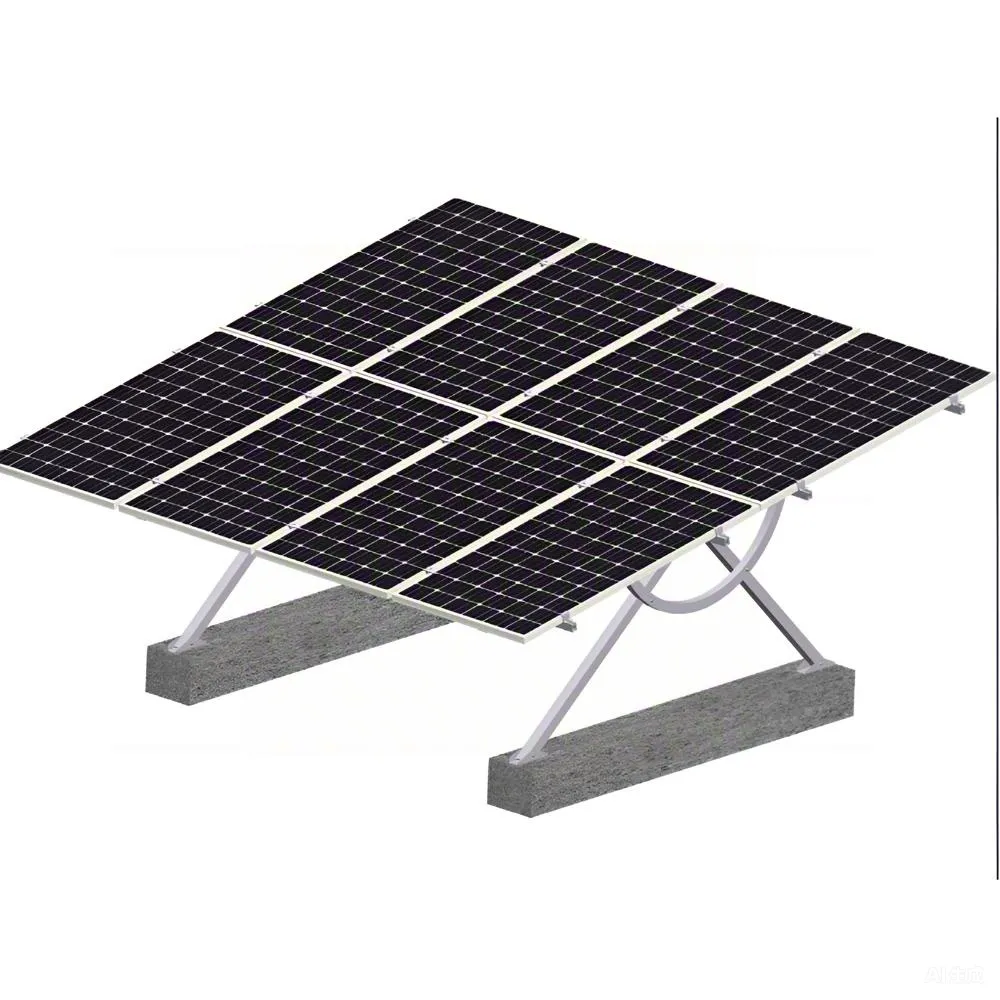

Enostaven za uporabo ročno nastavljiv naklonski talni nosilec iz ogljikovega jekla, ki ga proizvaja sistem Xiamen Honor Energy, je v prvi vrsti izdelan iz ogljikovega jekla, ki ima samo po sebi odlično trdnost in nosilnost, kar mu omogoča stabilno podporo opreme, nameščene na njem, kot so fotovoltaični moduli v običajnih scenarijih uporabe.

Talna opora iz ogljikovega jekla, ki je nastavljiva po nagibu, je talna podporna konstrukcija, izdelana predvsem iz ogljikovega jekla, pri čemer je ključna lastnost njena sposobnost prilagodljivega prilagajanja kota namestitve.

Specifikacija

Primerna aplikacijska okolja

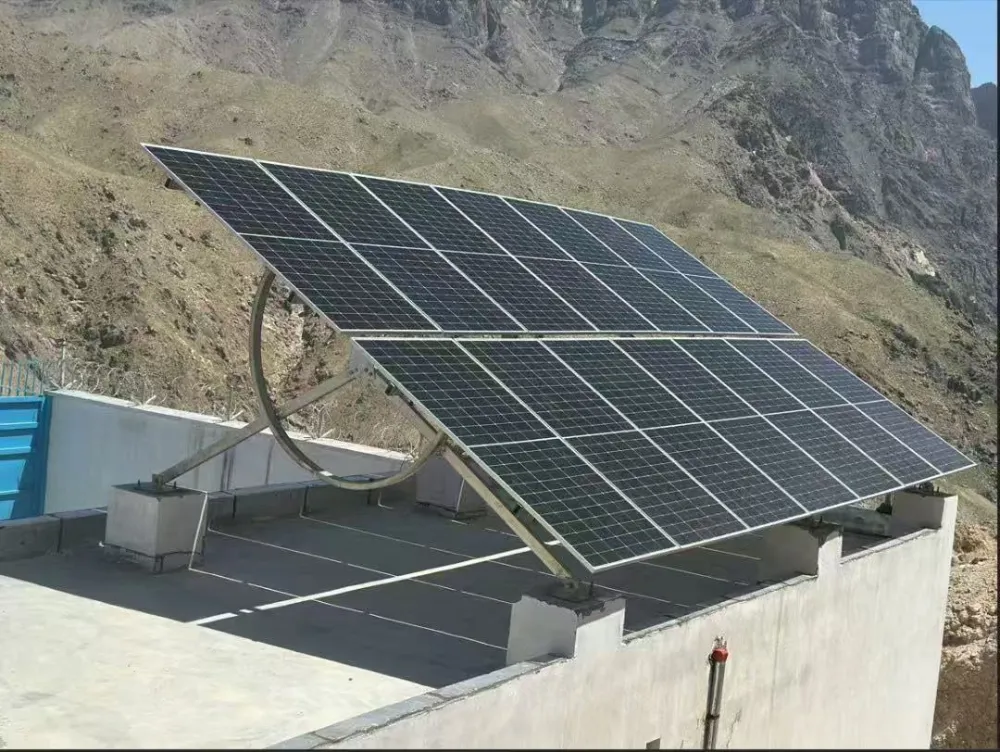

1. Betonske ravne strehe za poslovne in industrijske zgradbe

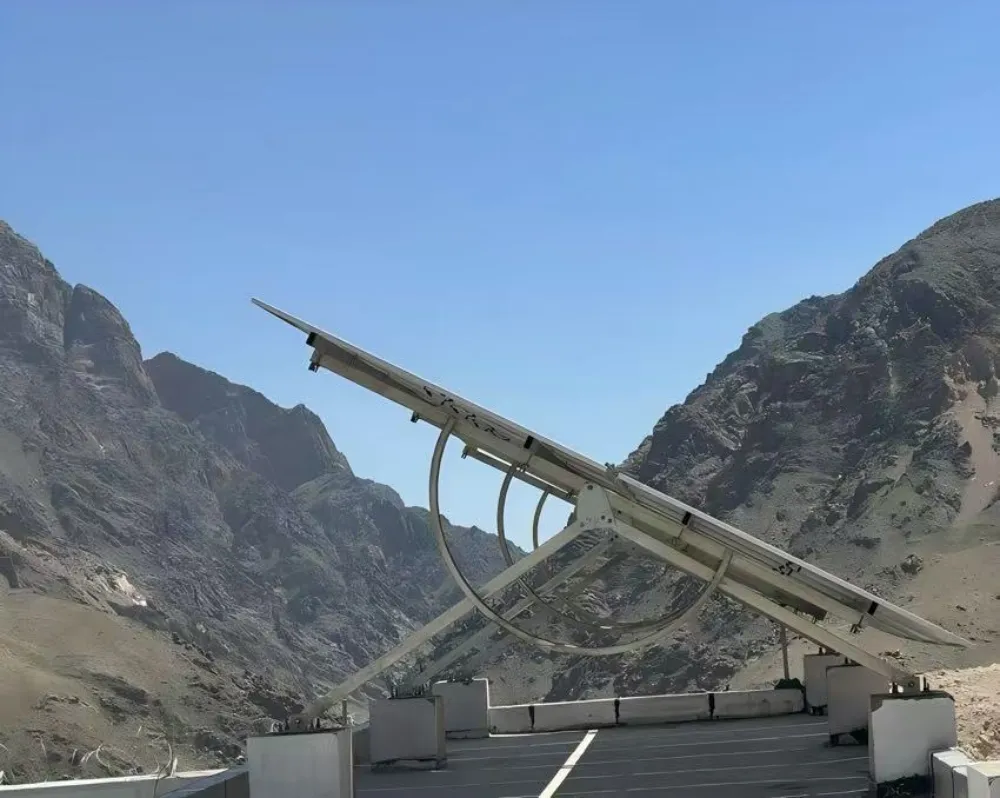

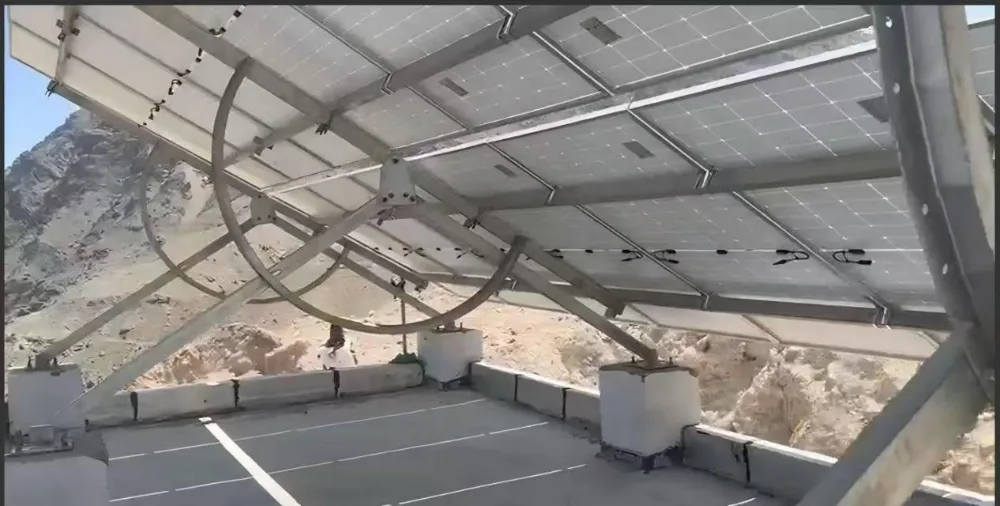

Vrtanje v streho in poškodbe vodotesnega sloja nista dovoljena; kemičnih sider ni mogoče uporabiti. Sistem se za zadrževanje obremenitve opira na betonske protiuteži, kot nagiba modula pa je mogoče ročno prilagoditi na kraju samem prek objemk v obliki loka.

2. Zahteva fino nastavitev nagiba na kraju samem glede na lokalno širino

Pod kotom nastavljive talne nosilce iz ogljikovega jekla je mogoče večkrat ročno nastaviti na mestu.

Vijake lahko pozneje zrahljate, da ponastavite kot nagiba za boljšo proizvodnjo električne energije.

Idealno za komercialne, industrijske in distribuirane PV projekte.

Ni primerno za zemeljske elektrarne v GW uporabnem razredu zaradi velike obremenitve ročnega prilagajanja.

3. Mesta, kjer obstoječe strukture ne smejo biti poškodovane

Strehe ali tlakovana tla, kjer lastnik prepoveduje vrtanje, ki bi poškodovalo vodotesne plasti ali tlak.

Prednost

Kot talnega nosilca iz ogljikovega jekla z nastavljivim kotom je mogoče prilagoditi, da se ujema s svetlobo. Je ogljikovo jeklo s plastjo cinka, zato se dobro drži, ne rjavi in ​​odlično deluje na prostem. Poleg tega je nastavitev enostavna – prihrani vam čas in delo.

Da lahko oblikujemo prilagojene nastavljive nagibne opore glede na velikost lokacije, količino sončnih kolektorjev in lokalne podnebne razmere, ki jih zagotovijo stranke, ter analiziramo učinkovitost izrabe sončne energije za stranke.

Naša zasnova upošteva tudi silo, potrebno za ročno nastavitev, kar uporabnikom zagotavlja enostavno nastavitev nagiba brez dodatnega truda.

Namestitev

1. Najprej označite, kam morajo iti oklepaji, da ugotovite njihova točna mesta.

2. Podnožje pritrdite navzdol z uporabo razteznih vijakov, da ga pritrdite na tla.

3. Sestavite glavni nosilec – povežite navpične stebre in prečne nosilce.

4. Pritisnite na regulator kota in ga nastavite na želeni naklon. 5. Vse dele močno stisnite in se prepričajte, da se nič ne maja.

Certificiranje

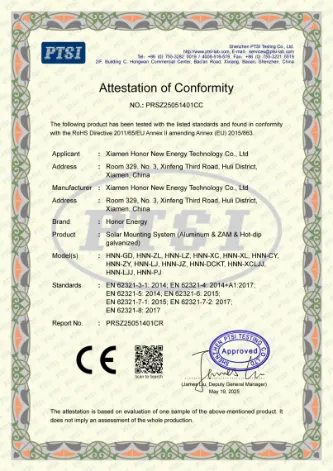

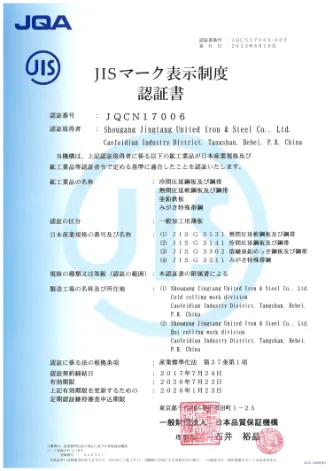

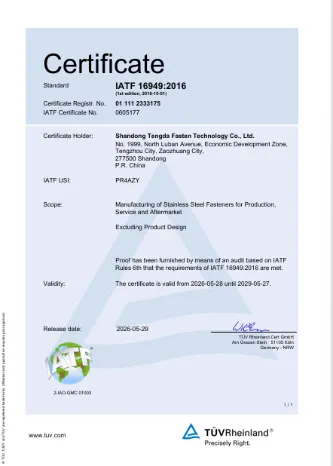

Imamo certifikate TUV, CE in JIS. Popoln nadzor kakovosti postopka zajema surovine do končnih izdelkov. Naša tehnična in prodajna ekipa zagotavlja podporo na enem mestu za globalne PV stranke.

Pakiranje

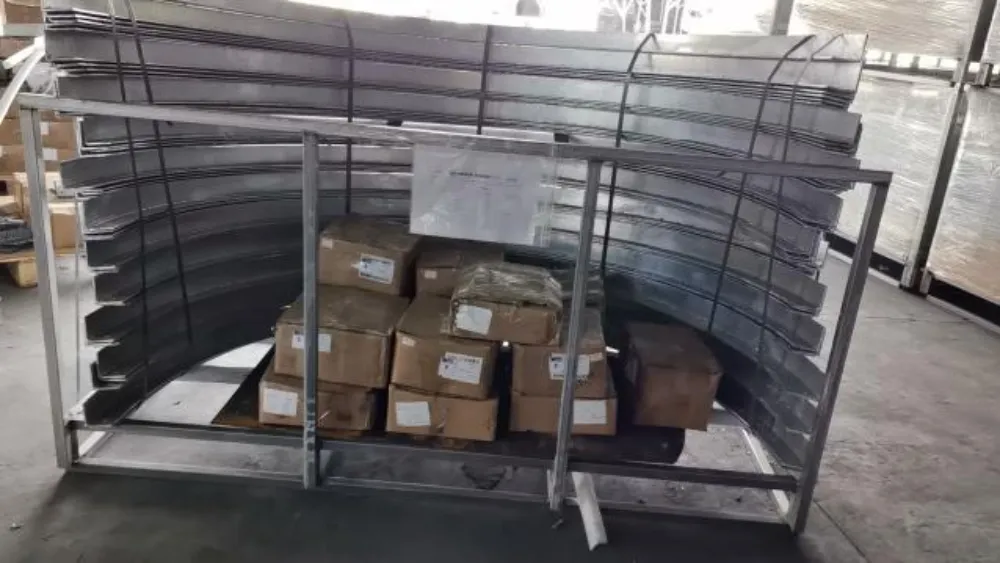

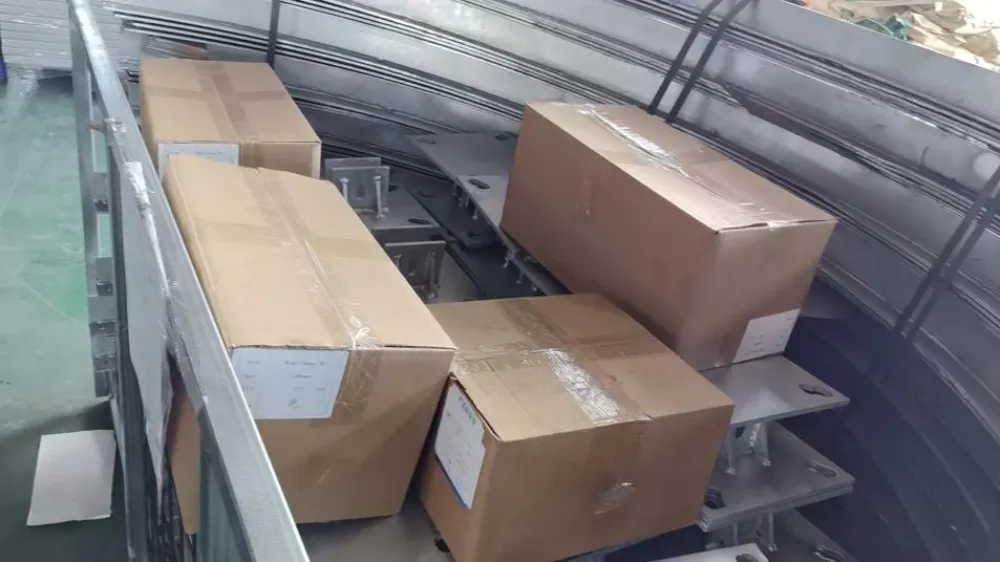

Vsi naši izdelki so odposlani z jeklenimi ali lesenimi paletami, ki ščitijo montažne strukture pred deformacijami za lažji transport. Majhne komponente so pakirane v kartone.

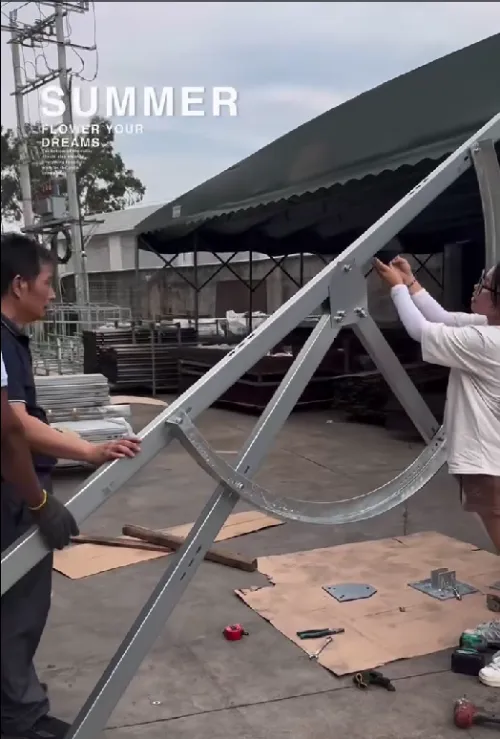

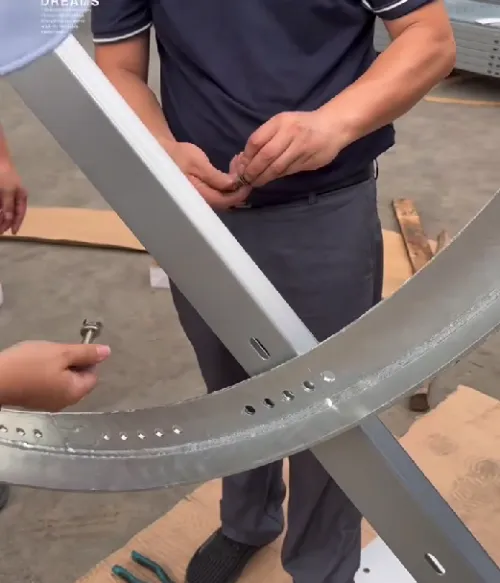

Tovarniška predmontaža in pregled

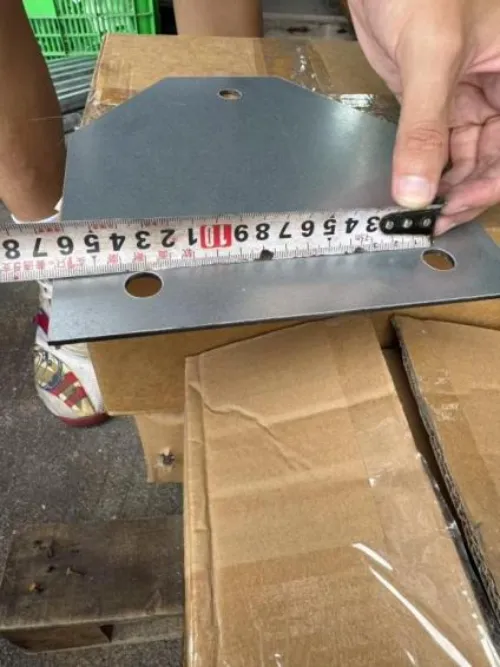

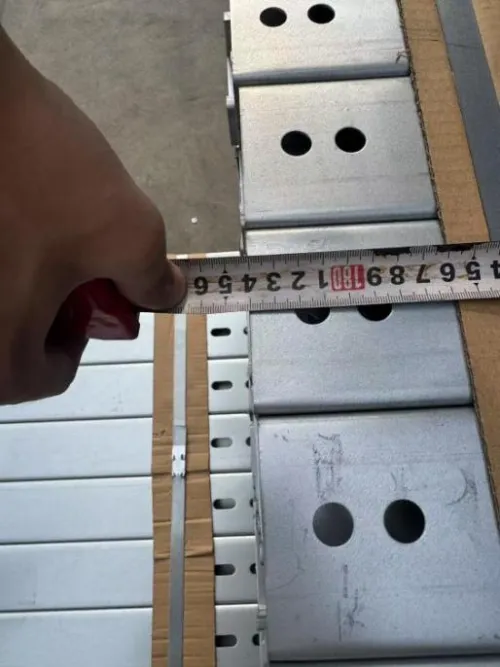

Vsi izdelki so pred odpremo pregledani pred montažo. Preverjamo ključne podatke, vključno s kotom, dimenzijo in debelino, da zagotovimo, da dostavljeni predmeti izpolnjujejo pričakovanja strank.

pogosta vprašanja

V: Na kakšen kot nagiba se lahko prilagodi ta nosilec?

O: Standardno nastavljivo območje nagiba je 10°-35°. Največji kot po meri do 40° je na voljo glede na širino projekta. Kotnik se ročno zaklene preko polkrožne luknje v obliki loka. Po nastavitvi kota privijte vijake; dodatni dodatki niso potrebni.

V: Montaža z balastom ali prebojna montaža?

O: To je montažni sistem z balastom, pritrjen s spodnjimi betonskimi protiutežmi. Vrtanje strehe ni potrebno, vodotesna plast strehe pa se ne poškoduje. Navrtana namestitev je izbirna za projekte z visoko obremenitvijo zaradi vetra.

V: Kakšne so zmogljivosti obremenitve vetra in snega?

A: Standardna konstrukcijska obremenitev vetra: 60 m/s; snežna obremenitev: 1,6 kN/m².

V: Ali ga je mogoče namestiti tako na ravne strehe kot na tla?

O: Zasnovan je predvsem za betonske ravne strehe. Lahko se uporablja tudi na utrjenih ravnih tleh. Neposredna namestitev na mehko zemljo ni priporočljiva; za zemeljske projekte so potrebni betonski temelji.

V: Ali je primeren za obalna območja s slano meglo?

O: Standardni aluminijasti profili so odporni na običajne vlažne pogoje. Za podaljšanje življenjske dobe je priporočljiv celoten komplet vijakov SS304 za lokacije, ki so oddaljene do 5 km od obale.

V: Kako zahtevna je namestitev? Katera orodja so potrebna?

O: Modularna vnaprej sestavljena zasnova. Potrebno je samo osnovno ročno orodje, kot so viličasti in nasadni ključi. Priložene so podrobne namestitvene risbe. Posebna težka oprema ni potrebna.

V: Ali je mogoče kot nagiba prilagoditi po namestitvi?

O: Da. Odvijte zaklepne vijake na tečaju loka, ponastavite na ciljni kot, nato ponovno privijte vse vijake.

V: Kakšna je garancijska doba?

 O: 12-letna garancija za aluminijaste strukturne dele. Možnosti podaljšane garancije so po dogovoru.

V: Kakšen je čas proizvodnje?

O: Običajno 7:15 delovnih dni po prejetem pologu, odvisno od skupne količine naročila.
