PV Roof Kliploks: Ujemajte profil, namestite pravilno

Honor Energy, profesionalni dobavitelj, specializiran zaDodatki za fotonapetostne sisteme. Od strešnih sponk do ujemajočih se tirnic, nudimo celotno paleto rešitev na enem mestu. Naši kliploki pokrivajo kotne, stoječe šive, trapezne in najnovejše integrirane oblike, združljive s skoraj vsemi glavnimi profiliranimi jeklenimi pločevinami na trgu, na voljo pa so tudi nestandardne prilagoditve. Na strani tirnic imamo na zalogi aluminijaste tirnice visoke trdnosti in konektorje iz nerjavečega jekla v različnih specifikacijah, ki izpolnjujejo različne zahteve glede obremenitev in razponov. Ne glede na to, ali ste EPC podjetje, inštalater ali tisti, ki dejansko plačuje račune – Xiamen Honor Energy vam zagotavlja zanesljive izdelke in hitro podporo brez težav.

Zdaj pa o strešnih kliplokih: njihova glavna naloga je precej preprosta – zagrizejo se v dvignjene grebene jeklene strehe in držijo celoten sistem PV tirnic in plošč. Razčlenimo ga malo.
Prvič, plošče držijo trdno na mestu. To je bistvo – zagotoviti, da vaši moduli ostanejo v dežju, vetru ali kakršnem koli vremenu.
Drugič – in to je veliko za kotne strehe in strehe s stoječimi šivi – ti kliploki ne zahtevajo niti ene izvrtine. Brez lukenj pomeni brez puščanja. Prvotno hidroizolacijo strehe ohranite nedotaknjeno, kar je točno tisto, kar želite, ko imate opravka s strehami tovarn ali skladišč. Zaradi tega so zelo primerne za velike industrijske ali skladiščne strehe.

Izboljšanje odpornosti proti vetru – nekateri kliploki so posebej zasnovani kot tipi proti dviganju, ki zagotavljajo dodatno zadrževalno moč pred močnimi dvigovalnimi silami v nevihtah.

Prilagoditev različnim profilom reber – kliploke je mogoče izdelati po meri, da ustrezajo natančni obliki in velikosti reber iz jeklene pločevine, kar zagotavlja tesno prileganje.
Poleg tega se kliploki uporabljajo tudi v sistemih za zaščito pred tajfunom, napravah proti zdrsu snega in celo za pritrjevanje dekorativnih aluminijastih plošč na strehe.

Ključne značilnosti strešnih kliplokov

Brez kompromisov pri hidroizolaciji – to je največja prodajna točka. Ker ni izvrtanih lukenj, originalna vodotesna membrana ostane nedotaknjena. Zlasti kliploki s stoječim šivom se zagrizejo neposredno v zaklenjene robove, s čimer praktično odpravijo vsako tveganje puščanja.



Hitra namestitev – številne komponente je mogoče vnaprej sestaviti v tovarni; na mestu, jih preprosto pritrdite na svoje mesto in privijte vijake. To prihrani čas in delo.
Lahki in odporni proti koroziji – večina kliplokov je izdelanih iz aluminijevih zlitin (npr. 6063-T5 ali 6005-T5) z anodizirano površino. Dodajo malo dodatne obremenitve strehe in prestanejo preskuse solnega pršenja, ki trajajo 1000 ur ali več.



Imajo pa tudi pomanjkljivosti – čeprav neprebojni, kliploki niso trajno pritrjeni na streho. Pri dolgotrajnih vetrovnih, snežnih ali potresnih obremenitvah se lahko postopoma zrahljajo ali celo odlepijo. Zato so redni pregledi nujni.
Nosilnost je treba preveriti vnaprej – Profilirane jeklene strehe imajo omejeno nosilnost. Dodatna teža fotonapetostnega sistema ne sme preseči prvotne konstrukcijske obremenitve. Industrijska praksa predlaga približno 0,15 kN/m² za nove obremenitve; v resnici se skupna teža plošč in montažnega sistema običajno giblje med 20 in 35 kg na kvadratni meter. Pred namestitvijo vedno pridobite originalne konstrukcijske risbe in preverite obremenitev.

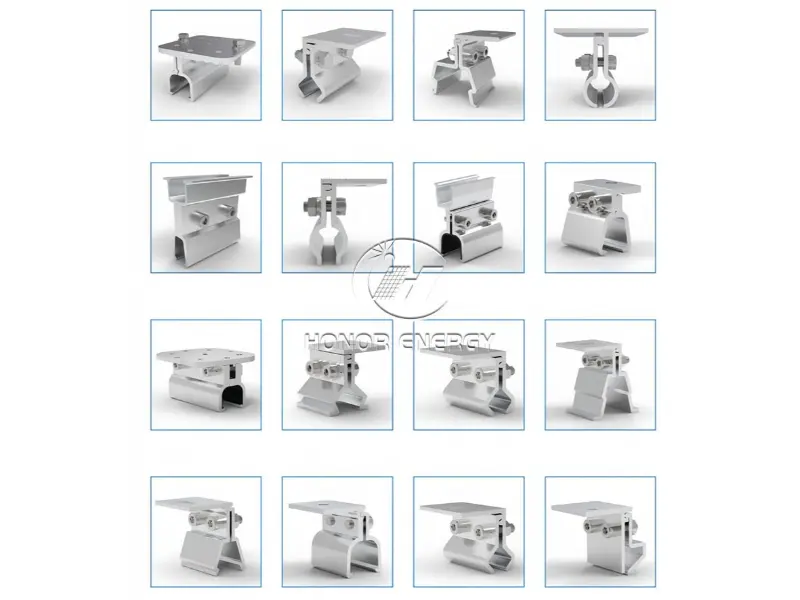

Glavne vrste strešnih kliplokov

Izbira kliploka je v celoti odvisna od profila jeklene pločevine. Različne oblike reber zahtevajo različne oblike kliplok.

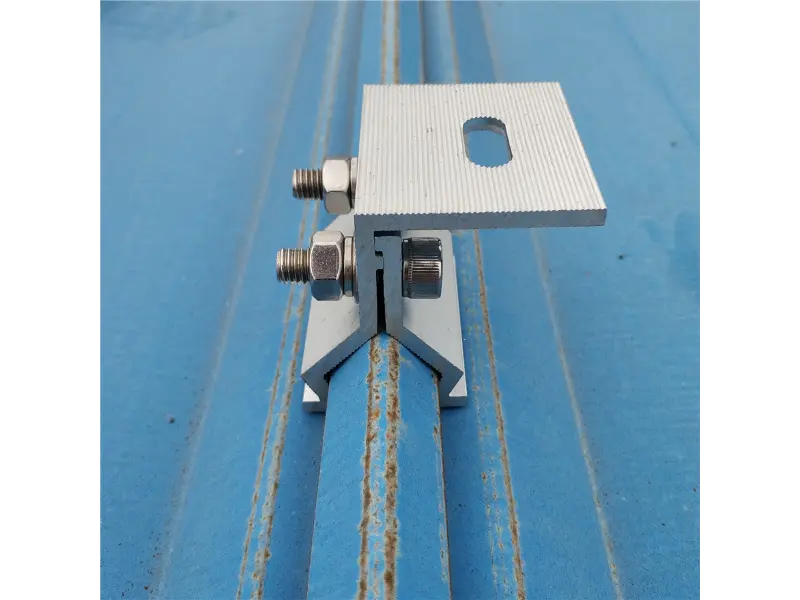

Kotni kliploks

Ujemanje strešnega profila: Kotne profilirane jeklene pločevine (običajni modeli: 470, 760, 820 itd.).

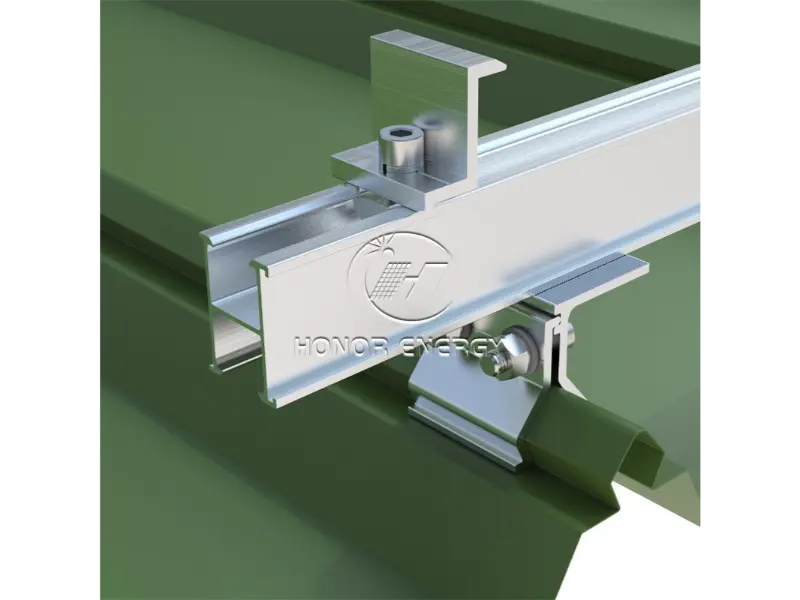

Listi kotnega tipa so opremljeni s tem oglatim rebrom – to je popolna oblika, da se kliplok oprime. Naši kliploki imajo čeljusti, ki so zasnovane tako, da ugriznejo ravno v to rebro, in najboljši del? Skozi streho ne narediš niti ene luknje. Namestitev je enostavna: aluminijasti kliplok namestite čez rebro in privijte vijake.
Dandanes so na voljo integrirani kotni kliploki, ki v celoti odpravljajo potrebo po montažnih tirnicah – module je mogoče pritrditi neposredno na kliploke, kar bistveno skrajša čas namestitve.

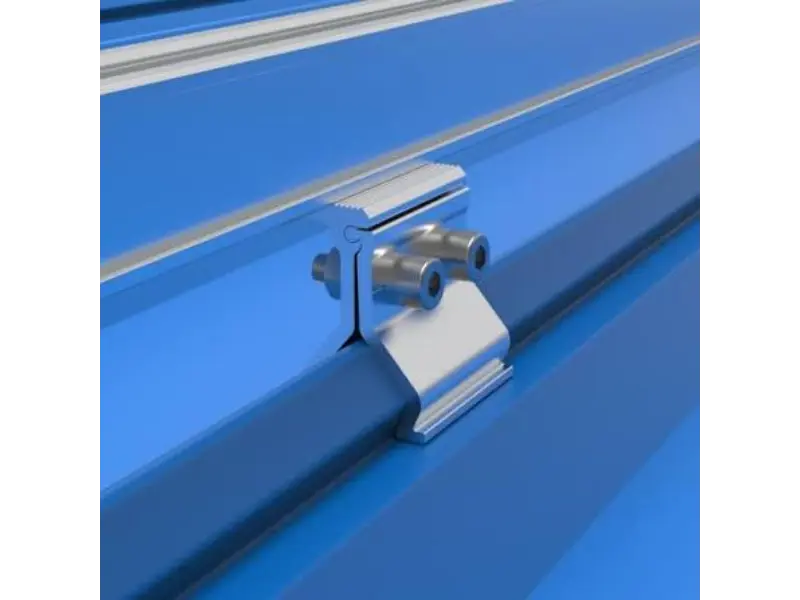

Stoječi šivi kliploks

Ustrezen strešni profil: Stoječe profilirane jeklene pločevine (običajni modeli: 400, 430 itd.).
Rebra teh listov so dvignjena navpično in med seboj povezana. kliploke preprosto pritrdite na navpični šiv – spet ni potreben preboj. V realnih projektih, kot je strešna fotonapetostna tovarna polprevodnikov Hefei BOE, so bili za montažni sistem uporabljeni po meri zasnovani kliploki s stoječimi spoji.



Trapezni (T-tip) kliploki

Ujemajoč se strešni profil: trapezno profilirana jeklena pločevina.
Trapezne plošče imajo preprosta rebra v obliki trapeza brez zapletenih zaklepnih funkcij kotnih ali stoječih šivov. Ta rebra ne zagotavljajo zanesljive točke kliplokinga; zato je trenutna standardna praksa uporaba samoreznih vijakov, ki predrejo jekleno pločevino in se zasidrajo v spodnje grede.
Slaba stran je očitna – vrtanje preluknja vodotesno plast, kar povzroči potencialno pot puščanja. Pri trapeznih strehah so dodatni hidroizolacijski ukrepi kritični: namestite EPDM gumijaste podloge med kliplok in jekleno pločevino ter nanesite vremensko odporno strukturno silikonsko tesnilo okrog vsake luknje za vijake (ki lahko traja več kot 10 let). Leta 2023 je tajfun v Nantongu podrl 12 fotonapetostnih projektov – več kot 60 % napak je bilo posledica korozije in zloma na točkah vrtanja.

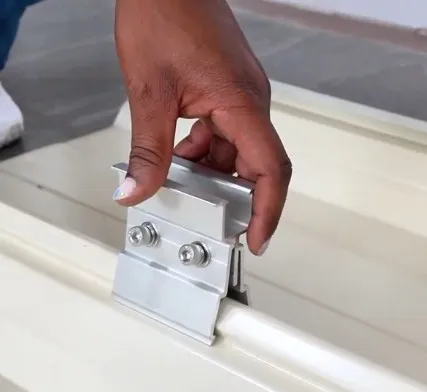

Integrirani klip

To je novejša oblika, ki odpravlja pritrdilne tirnice. Kliplok je v celoti oblikovan kot en kos, lahek in močan. PV module je mogoče namestiti neposredno na kliplok, s čimer prihranite materialne stroške in izboljšate nosilnost.





Nasveti za izbiro in namestitev

Tip kliploka uskladite s profilom strehe – kotni kliplok se ne sme uporabljati na trapeznih ploščah, kliplok tipa T pa ni primeren za druge profile. Neusklajenost vodi do zrahljanja in puščanja.
Vijakov ne zavijajte premočno – običajno ciljamo na 20 do 30 N·m. Če presežete to, boste zdrobili jekleno pločevino, kar pokvari hidroizolacijo.
In za božjo voljo, ne preskočite tesnila. Tista majhna vrzel med kliplokom in streho je točno tam, kjer voda najde svojo pot, zato jo pravilno napolnite.
Prav tako se izogibajte delu v deževnih dneh. Vlaga uniči moč lepljenja tesnilne mase in to je recept za poznejše puščanje.

Zadnja stvar – nadaljujte z rednimi pregledi. Vijake in tesnilno maso pregledajte enkrat vsakih šest mesecev in vedno naredite dodaten krog po veliki nevihti ali močnem sneženju.
Naj vas njihova velikost ne zavede – kliploki opravijo težka dela. Izberite pravi tip in ga dobro namestite, pa boste imeli sistem, ki je hiter, neprepusten in zanesljiv. Naredite napako in plačali boste – nižja generacija, poškodba strehe ali še huje, plošče, ki se zrahljajo. Trik je preprost: uskladite kliplok s streho, ga pravilno zategnite in ostanite na vrhu vzdrževanja.
