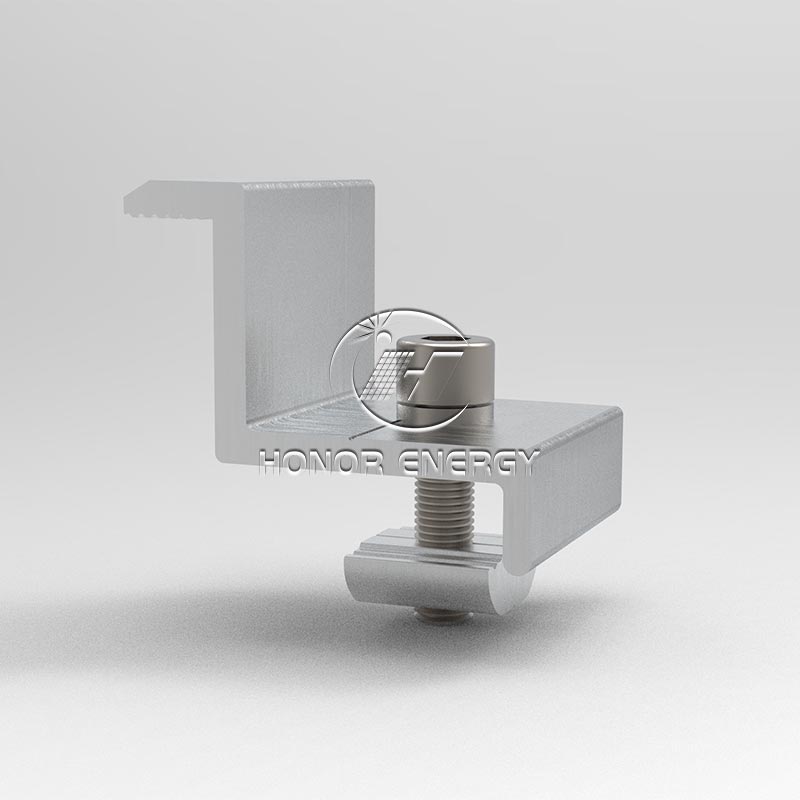

Solarna končna objemka

Fiksne komponente: s koordinacijo telesa objemke in vijakov so konci fotonapetostnih modulov trdno pritrjeni na vodila nosilca, kar uravnoteži lastno težo modulov in zunanje obremenitve (kot sta veter in sneg, pritisk vetra).

Odbojna zaščita: nekatere končne objemke so opremljene z gumijastimi ali silikonskimi tesnili v notranjosti, ki lahko zmanjšajo neposredno trenje med sestavnim okvirjem in kovinskim ohišjem objemke, preprečijo praske na okvirju in hkrati ublažijo napetost pri toplotnem raztezanju in krčenju, ki jo povzročajo temperaturne spremembe.

Prilagoditev in prilagoditev: Različne specifikacije končnih sponk za solarne panele je mogoče prilagoditi fotonapetostnim modulom različnih debelin (običajno 20-50 mm) in različnih vrst okvirjev (kot so aluminijeve zlitine, plastika, ojačana s steklenimi vlakni), ki izpolnjujejo različne zahteve glede namestitve.

Objemka končne tirnice se pogosto uporablja v scenarijih, kot so fotonapetostne elektrarne na tleh, porazdeljeni fotonapetostni sistemi na strehi in fotonapetostne zavese. Posebej primeren je za ravno položene ali nagnjene vgradne konstrukcije, kjer je treba stranico komponent pritrditi. Je nepogrešljiva pomožna pritrdilna komponenta v fotovoltaičnih nosilnih sistemih.

Končna objemka je razdeljena na štiri vrste:

1. Navadna končna objemka: nastavitev vijaka je prilagojena komponentam različnih debelin, ki se prilagodljivo odzivajo na razlike v specifikacijah.

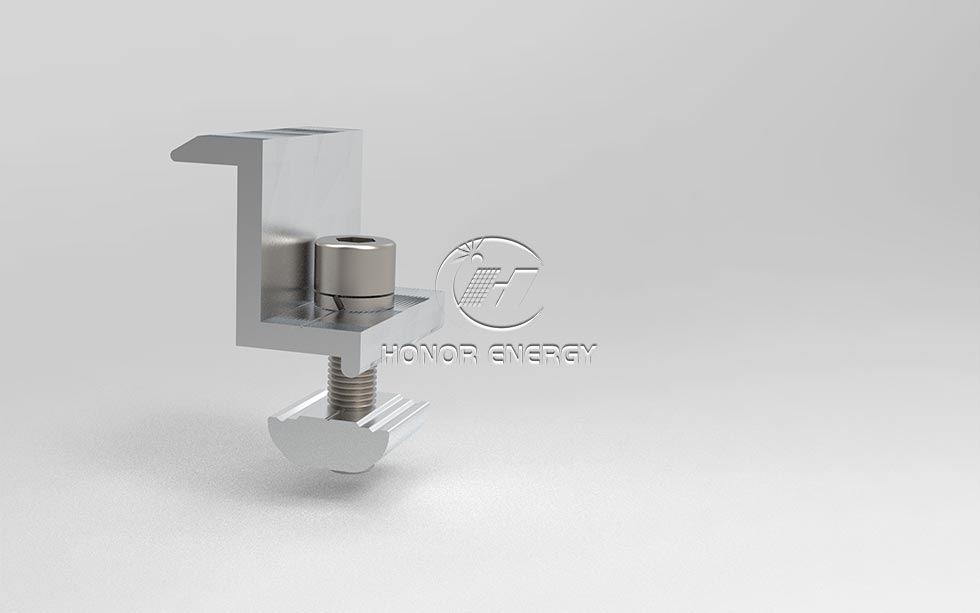

2. Nastavljiva končna objemka: nastavitev vijaka je prilagojena komponentam različnih debelin in se prilagodljivo odziva na razlike v specifikacijah.

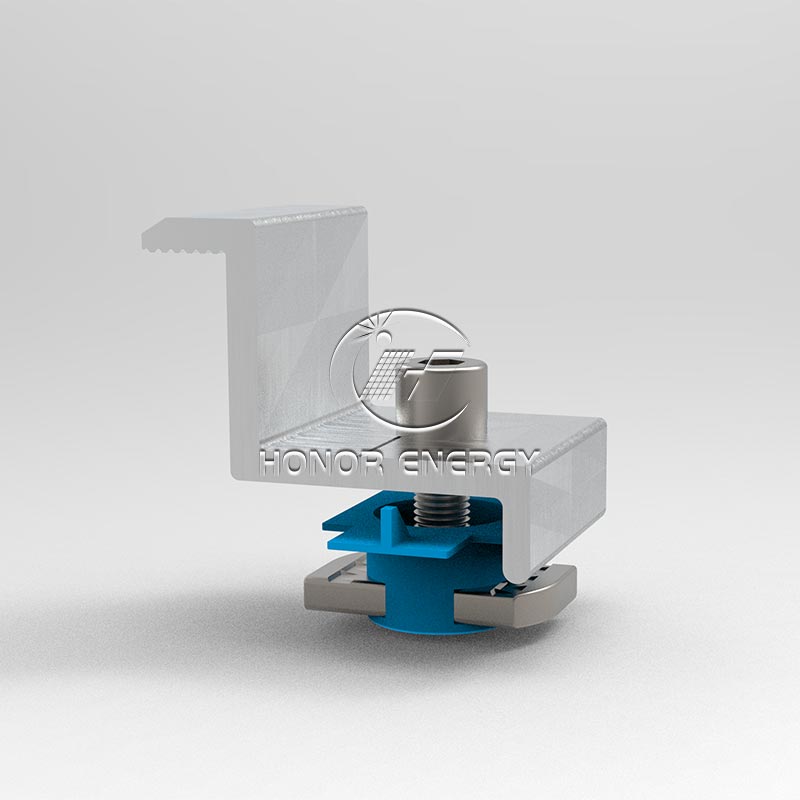

3. Plastična objemka na koncu krila: s plastičnimi prirobnicami in tesnili je odporna na praske, zmanjšuje napetost in ščiti okvir.
4. Hitra končna objemka: Zasnova s ​​pripenjanjem/režo omogoča hitro namestitev brez orodja in pospešuje obsežno gradnjo.

prednost

1. Zajeta celotna paleta modelov: na voljo so nastavljivi, standardni, plastični krilni in hitri modeli, združljivi s komponentami od 20 do 55 mm, ki izpolnjujejo vse zahteve glede odpornosti na praske in hitre namestitve.
2. Dodatne točke s podrobnostmi: Plastični model s krilom ima zaščitni okvir z dvojnim blažilnikom, nastavljiv model je natančno nastavljen, črni model ima mat mešanico pokrajine, vzdržljivost zaskoka za hitro namestitev pa je bila preizkušena po 100.000 ciklih.
3. Garancija za brezskrbnost: certifikat IEC + 12-letna garancija, nakup v velikem obsegu z nizko izgubo in brezskrbnost

Navodila za namestitev

Pred namestitvijo

Preverite, ali se model ujema z debelino solarne končne objemke (20–55 mm) in očistite oljne madeže in prah na namestitveni površini.

Postopek namestitve

Namestitev: Centrirajte telo sponke med stranjo komponente in vodilom ter poravnajte robove.
Predhodna pritrditev: Ročno privijte vijake, da uporabite rahlo silo in izravnate komponente.
Zategovanje: Uporabite momentni ključ za zategovanje pri 8-12N · m, da zagotovite tesno prileganje brez ohlapnosti.

Posebna izdaja Opomba

Plastična objemka na koncu krila: plastična prirobnica mora biti popolnoma poravnana z robom komponente.
Sponka za hitri konec: Ko potisnete v režo za kartico, pritisnite zaponko, dokler se ne zaskoči s "klikom", in nato nežno potisnite, dokler ni več premika.
