Srednje objemke in končne objemke

Bodimo iskreni – ko ljudje govorijo o fotonapetostnih sistemih za pritrditev, je vsa pozornost namenjena tirnicam, stebrom in temeljem. Toda deli, ki dejansko držijo sončne celice na mestu, so objemke –srednje sponke in končni clojačevalci. Pri Xiamen Honor Energy smo v tem poslu že dovolj dolgo, da vemo eno stvar: če vaše sponke odpovejo, je vaša celotna matrika v težavah.

Kaj pravzaprav so srednje in končne spone in zakaj potrebujete oboje?

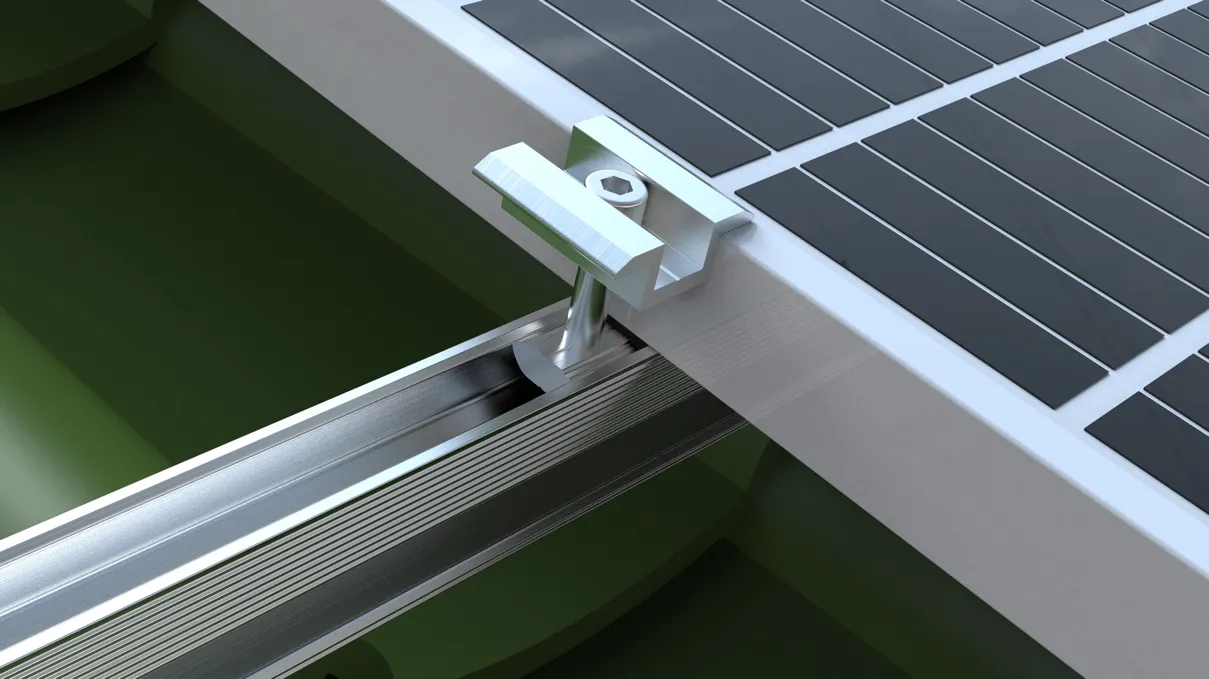

Iskreno povedano, oba opravljata isto osnovno nalogo: držita sončne celice na tirnicah. Vendar je pomembno, kje sedijo. Srednje objemke gredo med dve plošči.

Predstavljajte si to – imate eno ploščo na levi in ​​eno na desni strani, srednja objemka pa je nameščena prav v režo in hkrati prime rob obeh. Ohranja enakomeren razmik, preprečuje, da bi se plošče premaknile iz poravnave, in vse tesno pritrdi na tirnico spodaj. Vsaka plošča potrebuje dve od teh - eno na vsaki strani. Končne spone so knjižni držali. Gredo na samem začetku in samem koncu vsake vrstice, pri čemer zgrabijo samo zunanji rob prve in zadnje plošče. Njihova naloga je preprečiti, da bi cela vrsta ob udarcu vetra zdrsnila vstran. Brez njih bi se ta vrsta plošč sčasoma počasi zrahljala. Torej z enostavnimi izrazi: srednje sponke povezujejo, končne pa pokrov. Uporabite oboje, sicer vaš niz ne bo dolgo ostal skupaj. Končne spone (imenovane tudi stranske ali robne spone) so nameščene na zunanjih robovih vsake vrste plošč. Vsaka končna objemka drži samo en zunanji rob modula in deluje kot "pokrovček", ki preprečuje, da bi se celotna vrsta premaknila vstran zaradi močnega vetra ali vibracij. Končne spone zahtevajo natančnejšo zasnovo kot srednje spone, ker oprimejo samo eno ploščo – pod obremenitvijo se nagibajo k vrtenju ali zdrsu z okvirja, če niso pravilno izdelane. Preprosto povedano: srednje spone skrbijo za povezave med ploščami, končne spone pa robove. Potrebujete oboje, da vrsto posameznih plošč spremenite v eno samo trdno strukturo.

Specifikacije

Združljivo z večino plošč na trgu. Naše srednje in končne spone so zasnovane za največjo združljivost. Glavni fotonapetostni moduli imajo okvirje debeline od 30 mm do 50 mm, naši izdelki pa pokrivajo skoraj vse. Standardne velikosti srednjih sponk (debelina modula): 30 mm / 33 mm / 35 mm / 38 mm / 40 mm / 45 mm / 50 mm Standardne velikosti končnih sponk (višina okvirja modula): 35 mm / 40 mm / 45 mm / 50 mm Dolžina sponk: Standardna 40 mm, 50 mm, 60 mm – dolžine po meri so na voljo na zahtevo. Razmik med ploščami (sredinska objemka): 20 mm, 26 mm, 28 mm itd. Ponujamo tudi nastavljive srednje objemke in nastavljive končne objemke, ki pokrivajo 30/34/38/42 mm ali 35/40/45/50 mm v enem modelu. Manj SKU-jev v vašem skladišču, manj glavobolov na delovišču.

Materiali in zaključek

Aluminijasto ohišje, strojne objemke iz nerjavečega jekla stojijo na prostem, izpostavljene soncu, dežju in temperaturnim nihanjem iz leta v leto. Če material ni pravi, bodo v treh do petih letih prerjaveli. Naše srednje in končne objemke so izdelane iz aluminijeve zlitine 6063-T5 – najbolj preverjene in pogosto uporabljene vrste aluminija v industriji fotonapetostnih montaž. Ponuja visoko natezno trdnost, majhno težo in odlično odpornost proti koroziji, z življenjsko dobo 20-25 let v zunanjih okoljih. Površinska obdelava je eloksirana – naravno srebrna ali prozorna, z debelino oksidnega filma 8-10 mikronov. Ta tanek film dramatično izboljša odpornost proti koroziji. Za posebne zahteve je na voljo tudi črna anodizirana ali elektroforetska prevleka. Strojna oprema je iz nerjavečega jekla 304 ali 316 – vijaki in matice, ki ne bodo zarjaveli, medtem ko so deli iz aluminija še vedno v dobrem stanju. Protizdrsne blazinice so izdelane iz EPDM gume (etilen propilen dien monomer), nameščene med objemko in okvirjem modula. Te blazinice imajo dva namena: povečajo trenje, da preprečijo premikanje plošče pod obremenitvijo vetra, in ublažijo vpenjalno silo, da preprečijo praske ali deformacije aluminijastega okvirja. EPDM guma je odporna na UV žarke in staranje ter zanesljivo deluje od -40 °C do 80 °C.

Katere vrste ponujamo?

Mislili bi, da so srednje in končne spone precej enostavne – in večinoma so. Toda z leti smo se naučili, da ena velikost zagotovo ne ustreza vsem. Različni projekti, različne plošče, različni pogoji na lokaciji – vsi zahtevajo nekaj malce drugačnega. Torej, tukaj je tisto, kar imamo na zalogi: Standardne srednje objemke – to so vaši delovni konji. Prilegajo se običajnim uokvirjenim ploščam iz kristalnega silicija, kakršne vidite pri 90 % projektov tam zunaj. Združljivo z debelinami modulov od 30 mm vse do 50 mm. Nič posebnega, samo trden in zanesljiv. Standardne končne spone – ista ideja, vendar za zunanje robove. Isti obseg debeline, enaka enostavna namestitev. Delajo natanko tisto, kar bi morali delati, in to počnejo dobro.

Nastavljive srednje sponke

Tukaj stvari postanejo pametne. Ena sama objemka pokriva več debelin - bodisi 30/34/38/42 mm ali 35/40/45/50 mm v enem modelu. Nič več ugibanja, katero debelino potrebujete, nič več skladiščenja štirih različnih delov za štiri različna dela. Zgrabite eno škatlo in pokriti ste za večino scenarijev. Nastavljive končne spone—isti nastavljiv koncept, vendar za robne položaje. Omogoča vam enako prilagodljivost na koncih vaših vrstic. Srednje in končne objemke s tankim filmom – to je posebna posebnost. Tankoplastni moduli so veliko tanjši od standardnih kristalnih plošč – govorimo o 5 do 7,7 mm. Običajne sponke jih preprosto ne bodo pravilno prijele. Zato izdelujemo namenske z ožjim profilom čeljusti, zasnovane posebej za varno držanje tankoslojnih plošč brez poškodb robov. To je naša postava. Če potrebujete nekaj zunaj teh standardnih ponudb – nestandardno debelino, določeno dolžino, poseben zaključek – lahko naredimo tudi serije po meri.

Namestitev

Enostavno, hitro, brez vrtanja. Namestitev sponk je enostavna – brez vrtanja v same plošče. Standardni postopek: namestite tirnice (U-kanal, C-kanal ali aluminijaste tirnice) na nosilno strukturo, položite fotonapetostne panele na vrh, postavite srednje spone med sosednje plošče in končne spone na zunanje robove, nato privijte vijake. Vsak modul zahteva dve srednji objemki, vsaka vrsta pa dve končni objemki. Priporočeni navor privijanja je 8-15 N·m, odvisno od debeline modula in pogojev na mestu. Preveč ohlapno in plošče se bodo premikale v vetru; preveč tesno in tvegate poškodbo okvirja modula. Pri vsaki pošiljki so priložena podrobna priporočila za navor.

Aplikacije

Od streh do talnih nosilcev, nadstreškov za avtomobile do srednjih in končnih sponk BIPV se uporabljajo v skoraj vseh vrstah fotonapetostnih napeljav. PV na porazdeljenih strehah: valovite jeklene strehe, ravne betonske strehe, poševne strehe s ploščicami – spone pritrdijo plošče na tirnice. Na tleh nameščene sončne elektrarne: Na desettisoče plošč, povezanih ploščo za ploščo s srednjimi in končnimi sponkami. Kaj pa nadstreški za avtomobile? Ista zgodba – plošče se namestijo na strukturo nadstreška za avtomobile in spone naredijo natanko to, kar počnejo vedno: vse trdno držijo.

BIPV je nekoliko drugačen, saj so plošče pravzaprav del same zgradbe. Ampak veš kaj? Še vedno potrebujete sponke. Niso izbirni.

In odkrito povedano, pravzaprav ni pomembno, ali uporabljate module z enojnim ali dvojnim steklom, ravno položene ali nagnjene – sredinske in končne spone so lepilo, ki preprečuje, da bi celoten niz razpadel. Brez njih ne boste imeli nič drugega kot kup razrahljanih plošč.

Zakaj izbrati naše izdelke?

Ne bomo ga pocukrali – Xiamen Honor Energy se že leta ukvarja s fotonapetostnimi montažami. Točno vemo, kje gredo stvari narobe pri sončni instalaciji. Objemke so morda majhne, ​​vendar odpovejo pogosteje, kot ljudje pričakujejo. Zrahljani vijaki, starana guma, obrabljena anodizirana prevleka – vsaka od teh podrobnosti lahko ogrozi varnost celotnega niza. Zato ne posegamo po materialih: aluminij 6063-T5, nerjaveče jeklo 304 in guma EPDM – vse preizkušene industrijske standardne rešitve. Pravilno eloksiranje pomeni 20 let uporabe na prostem brez težav. Naše specifikacije pokrivajo veliko večino plošč na trgu – debeline od 30 mm do 50 mm, v bistvu vse pokrite. In če potrebujete velikosti po meri, lahko naredimo tudi to. Objemke so majhne. Vendar jih ne podcenjujte. Če potrebujete zanesljive spone, ki vas ne bodo pustile na cedilu, stopite v stik.
