Solarna povezovalna plošča

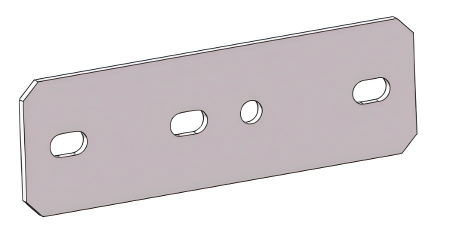

Del, imenovan solarna povezovalna plošča, je v bistvu močan, ploščat kos kovine v obliki debelega pravokotnika. Izdelan je iz trpežnega jekla visoke trdnosti, ki je prevlečeno za preprečevanje rje. Vanj je izvrtanih veliko lukenj za vijake v zelo specifičnem, načrtovanem vzorcu. Njegova glavna naloga je biti super trden člen. Deluje kot močan spojnik, ki z vijaki privije skupaj in zaklene dva glavna dela podporne strukture: vodoravne nosilce, ki držijo sončne celice, in navpične stebre, ki so zasidrani v tleh. S tesnim spajanjem teh delov poskrbi, da se vsa teža in sila plošč in vetra varno preneseta skozi celotno konstrukcijo in v tla.

Način povezave

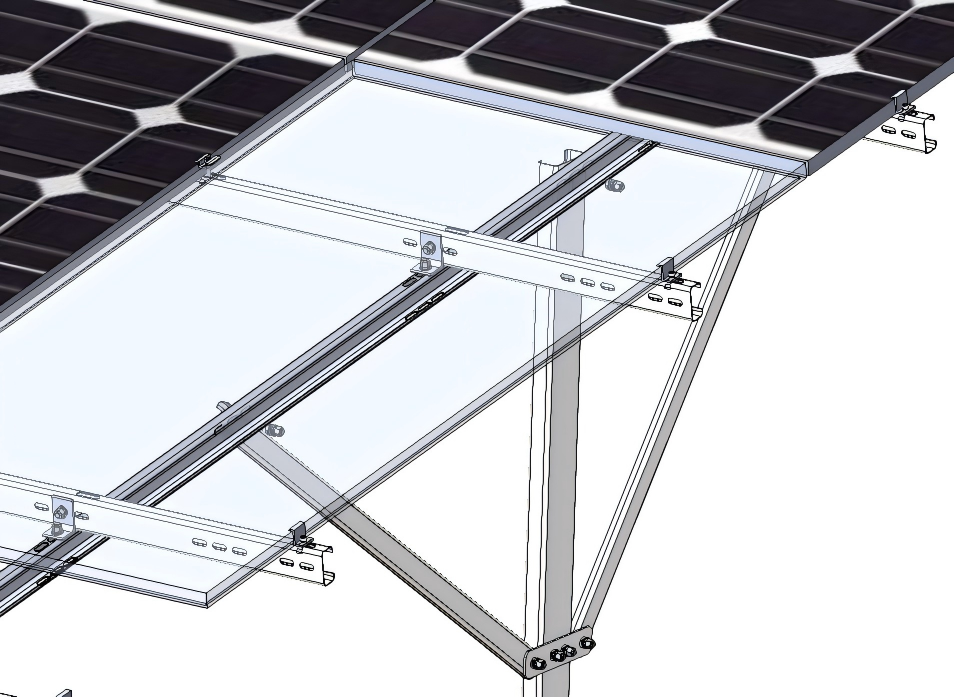

Povezovalno solarno ploščo običajno najdemo v sistemih talne podpore z enim stebrom ali sistemih talne podpore, ki zahtevajo dodatno diagonalno oporo. To je zato, ker učinkovito prenese vse sile na glavni steber, s čimer okrepi dolžino glavnega vzdolžnega nosilca in ga pritrdi na svoje mesto. Imeti mora najmanj štiri luknje: zunanje luknje za povezavo diagonalne opornice in dve sredinski luknji za povezavo glavnega stebra.

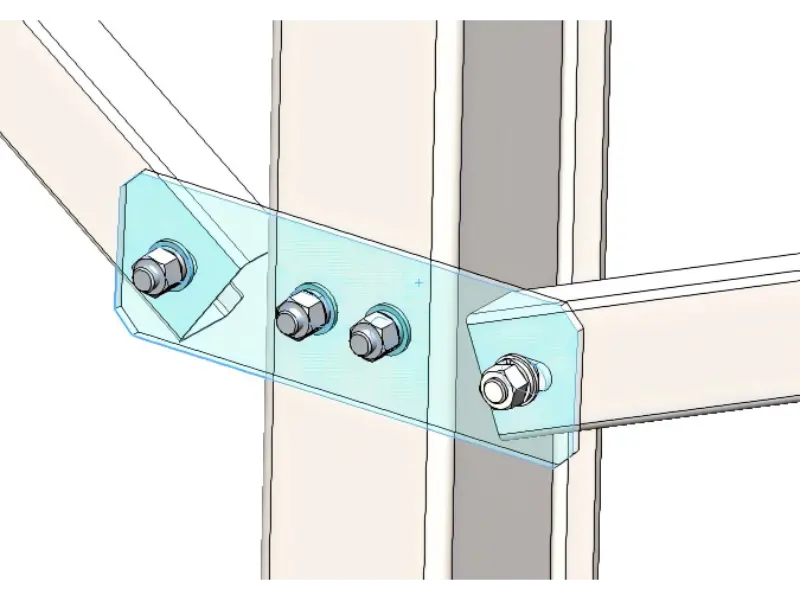

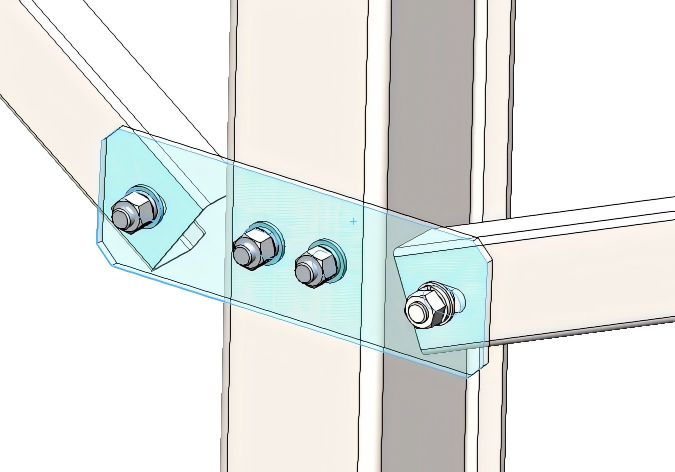

Luknje povezovalne plošče solarnega nosilca na obeh straneh so običajno razporejene v parih, saj je običajno treba na steber pritrditi samo dva nagnjena kabla. Osrednje luknje so običajno razporejene vodoravno v parih ali navpično v parih. Čeprav se orientacija razlikuje, ostaja porazdelitev napetosti v bistvu enaka. Dandanes so luknje običajno oblikovane v navpični razporeditvi, da se prepreči koncentracija napetosti vzdolž iste vodoravne črte, s čimer se poveča stabilnost.

Značilnosti oblikovanja

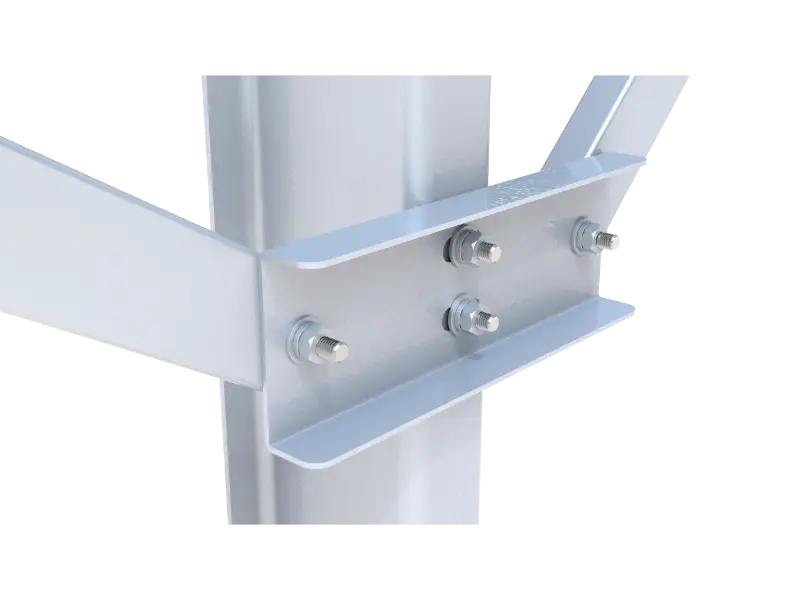

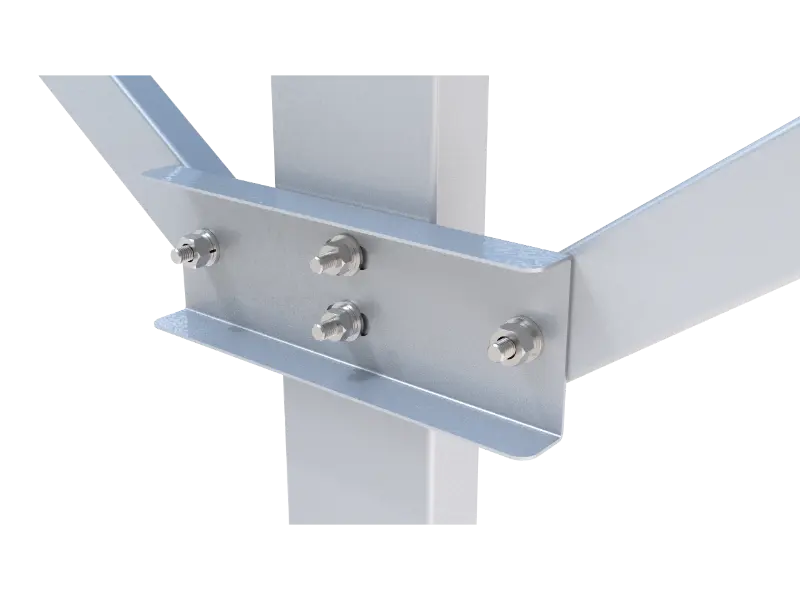

Mount solar povezovalna plošča ima tudi pameten dizajn: njen zgornji in spodnji rob sta upognjena ali zavihana. Gradbeniki pogosto uporabljajo to obliko na mestih, kjer je močan veter ali sneg. Zavihani robovi na povezovalni plošči delujejo tako kot ojačani vogali na robustni transportni škatli. To ni samo zaradi videza; dejansko zaklene kovino v veliko bolj togo obliko, ki se upira upogibanju.
