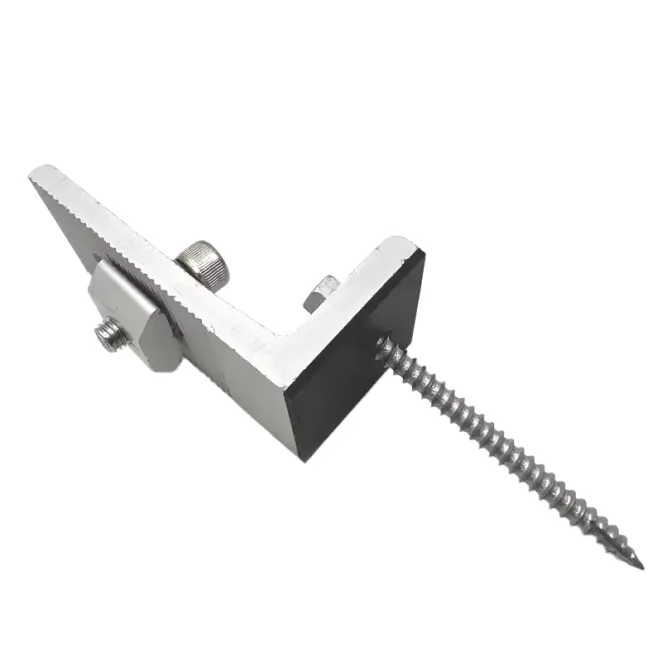

Solarna montažna L-noga

V podjetju Xiamen Honor Energy se že leta ukvarjamo s solarnimi montažami. Površina Solar Mounting L-Foot je obdelana z eloksiranjem za izboljšanje odpornosti proti oksidaciji in vzdržljivosti na prostem. S svojo kompaktno strukturo v obliki črke L zagotavlja podnožje PV L stabilno povezavo med solarnimi tirnicami in nosilnimi strukturami. Združljiv je z običajnimi solarnimi montažnimi tirnicami, vključno s profili 41 × 41 mm in 41 × 62 mm, in se pogosto uporablja v kovinskih strešnih sistemih, betonskih strešnih inštalacijah in na tleh nameščenih solarnih montažnih konstrukcijah.

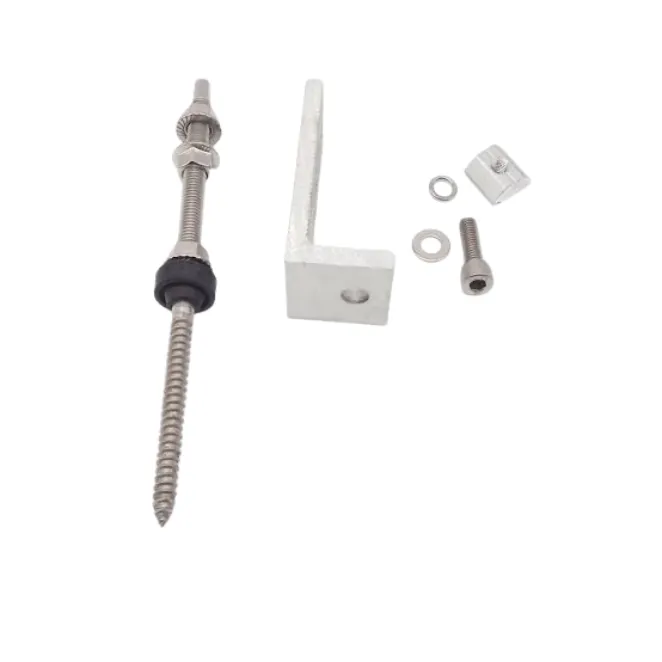

Solarna montaža L Nožna struktura

Noga PV L je pravokotni nosilec, ki se uporablja v solarnih montažnih sistemih za povezavo fotovoltaičnih tirnic z nosilnimi strukturami. Prenaša mehanske obremenitve s solarnih modulov in tirnic na streho ali temelj.

Tipična pot obremenitve je:

Solarni modul → tirnica → L noga → strešna konstrukcija / temelj

Horizontalna podlaga je pritrjena na nosilno površino, medtem ko je vertikalni del povezan s solarno tirnico preko vijakov. Zasnova z režami omogoča prilagajanje položaja med namestitvijo, izboljšanje poravnave tirnic in združljivost z različnimi pogoji strehe.

Material in površinska obdelava

6005-T5 aluminijeva zlitina

Solarne montažne noge L so večinoma izdelane iz aluminijeve zlitine 6005-T5, ki nudi ravnotežje med trdnostjo, lahko zasnovo in odpornostjo proti koroziji.

Anodizirana površina tvori zaščitno oksidno plast, ki izboljša odpornost proti vlagi, oksidaciji in izpostavljenosti zunanjemu okolju. Za uporabo v obalnih ali zelo korozivnih okoljih je mogoče izbrati alternative iz nerjavečega jekla glede na zahteve projekta.

Lastnosti izdelka

Nastavljiva povezava

Integrirana oblika reže omogoča prilagodljivo pozicioniranje med L nogo in solarno tirnico, kar pomaga ohranjati poravnavo med različnimi montažnimi strukturami.

Lahka aluminijasta konstrukcija

Struktura iz aluminijeve zlitine zmanjšuje težo komponent, hkrati pa ohranja mehansko trdnost, ki je potrebna za fotovoltaične aplikacije. Zaradi tega je primeren za obsežne solarne projekte, kjer sta pomembna dejavnika teža komponent in učinkovitost namestitve.

Združljivost z železnico

Solarne montažne noge L so združljive s pogosto uporabljenimi profili PV tirnic, vključno z:

· Aluminijaste tirnice 41×41 mm

· Aluminijaste tirnice 41×62 mm

· Prilagojeni železniški sistemi

Značilnosti delovanja

Podpora strukturni obremenitvi

Učinkovitost obremenitve solarne montažne noge L je odvisna od razreda materiala, debeline, dimenzij, načina pritrditve in zasnove sistema.

Tipični fotonapetostni montažni sistemi z L nogami so zasnovani za aplikacije s hitrostjo vetra do 60 m/s in snežnimi obremenitvami okoli 1,4–1,5 kN/m². Dejanska zmogljivost je odvisna od konstrukcijskih izračunov, specifičnih za projekt, in okoljskih pogojev.

Odpornost proti koroziji

Kombinacija pritrdilnih elementov iz eloksiranega aluminija in nerjavečega jekla zagotavlja odpornost proti koroziji za dolgotrajne fotonapetostne aplikacije na prostem. Pravilna izbira materiala pomaga zmanjšati tveganje korozije zaradi izpostavljenosti okolju in težav z združljivostjo kovin.

Proizvodni proces

Solarne montažne noge L so izdelane s postopki, vključno z žigosanjem, ekstruzijsko obdelavo in CNC obdelavo.

Za standardno velikoserijsko proizvodnjo žigosanje zagotavlja dosledne dimenzije in učinkovito proizvodnjo. CNC obdelava se uporablja za dizajne po meri, posebne dimenzije in zahteve majhne količine.

Kakovost izdelave se osredotoča na:

· Dimenzijska natančnost

· Natančnost rež in lukenj

· Konsistentnost površinske obdelave

· Strukturna celovitost

Postopek anodiziranja izboljša površinsko delovanje aluminijastih komponent s povečanjem trdote, odpornosti proti koroziji in odpornosti proti vremenskim vplivom.

Aplikacije

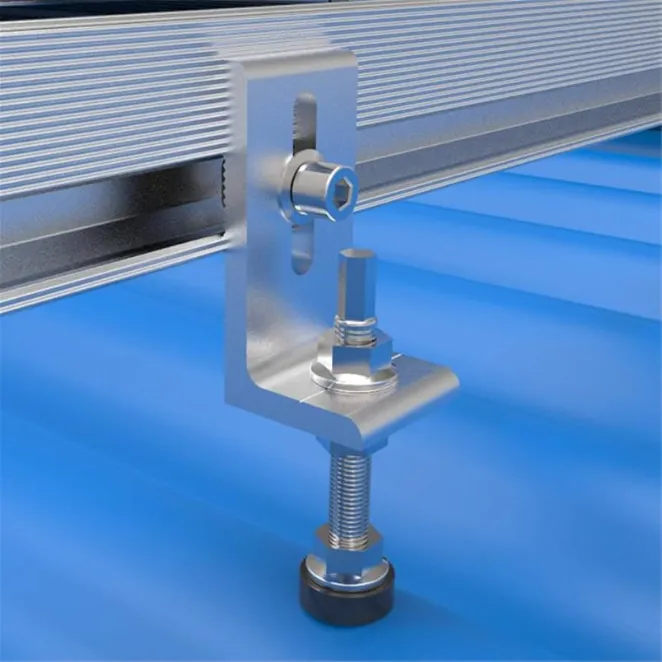

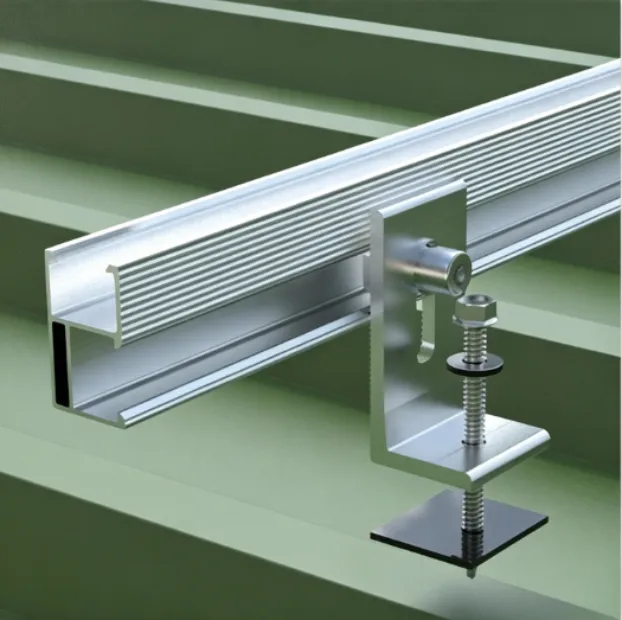

Kovinski strešni solarni sistemi

Solarne montažne L noge se pogosto uporabljajo na trapeznih in valovitih kovinskih strehah. Njihova kompaktna struktura omogoča povezavo PV tirnic neposredno s strešnimi nosilnimi konstrukcijami z uporabo ustreznih pritrdilnih elementov.

Stoječi strešni sistemi

Pri strehah s stoječimi spoji se lahko noge L kombinirajo s strešnimi sponami, da se zagotovi povezava tirnic brez neposrednega prediranja strešne površine.

Betonski strešni sistemi

Na betonske strehe je mogoče namestiti L noge z ustreznimi pritrdilnimi podstavki ali sidri za povezavo PV tirnic in podporo solarnih modulov.

Sončne konstrukcije, nameščene na tleh

Solarna montažna L-noga se lahko uporablja tudi v zemeljskih solarnih sistemih, kjer so potrebne nastavljive povezave tirnic in kompaktne komponente za montažo.

Kako izbrati solarne montažne L-noge

Izbira materiala

Za standardne fotovoltaične aplikacije je običajno izbrana aluminijeva zlitina 6005-T5 z anodizirano obdelavo zaradi njenega razmerja med trdnostjo in težo ter odpornosti proti koroziji.

Za obalna območja, industrijska okolja ali lokacije z večjo izpostavljenostjo koroziji lahko izberete nerjavno jeklo ali druge materiale, odporne proti koroziji.

Izbira debeline

Končno debelino je treba izbrati v skladu z zahtevami sistemske obremenitve, pogoji strehe in načrtom montaže.

Izbira dimenzij

Mere podnožja L se morajo ujemati s sistemom solarnih tirnic in strukturo namestitve. Pomembni parametri vključujejo velikost podnožja, navpično višino, položaj reže in obliko montažne luknje.

Prilagojene dimenzije je mogoče razviti glede na različne solarne montažne strukture.

Vodnik za hitro izbiro

pogosta vprašanja

Q1. Kaj je solarna montažna L noga?

Solarna montažna L noga je aluminijast nosilec v obliki črke L, ki se uporablja za povezavo PV tirnic s strešnimi konstrukcijami ali montažnimi temelji. Služi kot ključna povezovalna komponenta v solarnih montažnih sistemih.

Q2. Kateri material se uporablja za noge PV L?

Večina nog PV L je izdelanih iz aluminijeve zlitine 6005-T5 zaradi njene mehanske trdnosti, lahkih lastnosti in odpornosti proti koroziji.

Q3. Kje se uporabljajo L noge?

Solarna montažna L-noga se običajno uporablja v kovinskih strešnih sistemih, sončnih instalacijah na betonskih strehah, na tleh nameščenih PV strukturah in komercialnih fotovoltaičnih projektih.

Q4. Ali je mogoče solarne montažne L noge prilagoditi?

ja Mere, debelino, zasnovo rež, površinsko obdelavo in načine povezovanja je mogoče prilagoditi glede na različne solarne montažne strukture.

V5. Kakšna je pričakovana življenjska doba aluminijastih L nog?

Če so pravilno izbrane z ustreznimi materiali, površinsko obdelavo in združljivimi montažnimi komponentami, lahko L noge iz eloksiranega aluminija izpolnijo dolgoročne delovne zahteve fotovoltaičnih sistemov.

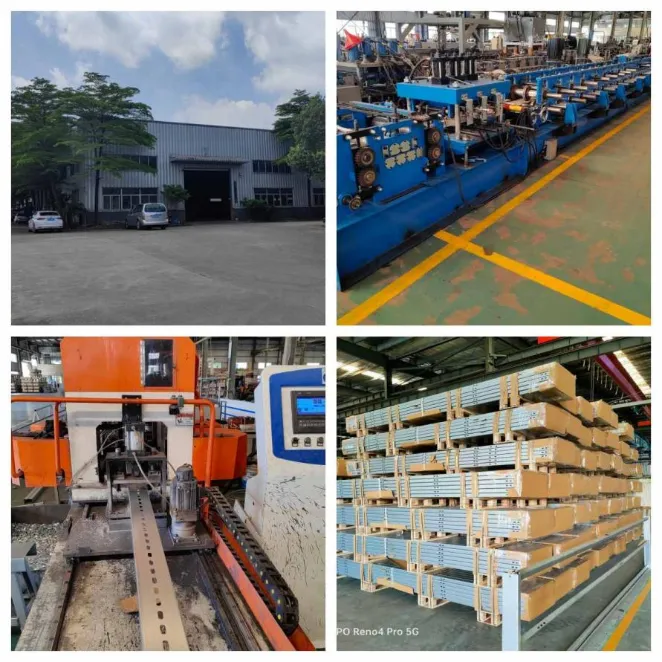

Tovarna in nadzor kakovosti

Xiamen Honor Energy proizvaja dodatke za sončno montažo z nadzorovanimi proizvodnimi procesi, vključno s pregledom surovin, oblikovanjem ali strojno obdelavo, površinsko obdelavo in končnim preverjanjem kakovosti.

Kontrola kakovosti se osredotoča na doslednost materiala, natančnost dimenzij, kakovost površinske obdelave in učinkovitost izdelka.

Možnosti pakiranja vključujejo izvoz lesenih palet in jeklenih palet za zaščito komponent med transportom.

Certifikati

Xiamen Honor Energy sledi standardom upravljanja kakovosti za proizvodnjo solarnih komponent, vključno z:

· Sistem vodenja kakovosti ISO 9001

· Zahteve skladnosti v zvezi s CE

· Standardne reference JIS
