Jeklena solarna objemka

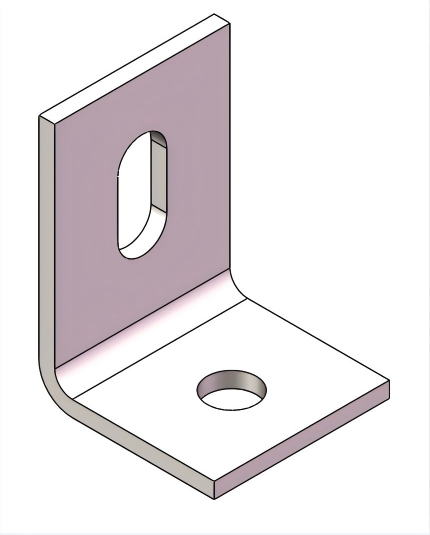

Nove stranke lahko pridejo v tovarno, da prilagodijo svoje izdelke. Jeklena sponka za sončne tirnice v solarnih montažnih sistemih je na videz preprosta, a kritično pomembna povezovalna komponenta. Njegova tipična oblika je robustna pravokotna L-oblika, natančno valjana ali hladno oblikovana iz visokokakovostnega jekla. Zasnova prečnega prereza vzpostavlja ravnotežje med mehansko nosilnostjo in učinkovitostjo materiala. Ta edinstvena pravokotna struktura zagotavlja dvosmerno upogibno togost. En konec je varno pritrjen na glavni prečni nosilec s predhodno izvrtanimi luknjami, medtem ko drugi konec stabilno podpira vzdolžno tirnico, ki nosi fotovoltaične module.

Namestitev in uporaba

Položaj namestitve objemke za sončne jeklene tirnice je običajno med vzdolžnim nosilcem vnaprej nameščenega nosilca in tirnico, kar pomeni, da služi za pritrditev tirnice na vzdolžni nosilec. Zato mora imeti vsak prednameščen nosilec vsaj dve od teh komponent, pri čemer je natančno število odvisno od števila tirnic na posameznem prednameščenem nosilcu. Ko je plošča nameščena navpično, se običajno uporabljajo štiri; če so nameščeni vodoravno, se običajno uporabljajo štiri ali pet.

Postopek namestitve sponke za regale Solar Steel je preprost. Vse potrebne komponente vključujejo sam nosilec in dva vijaka M10*30. Edino potrebno orodje je izvijač. Za namestitev najprej namestite nosilec na vzdolžni nosilec in namestite vijake, vendar jih še ne privijte. Nato postavite tirnico ob nosilec in jo poravnajte z luknjami. Opomba: Pred namestitvijo tirnice morata biti nameščena vsaj dva nosilca. Nazadnje privijte vijake, da dokončate namestitev.

Opomba:

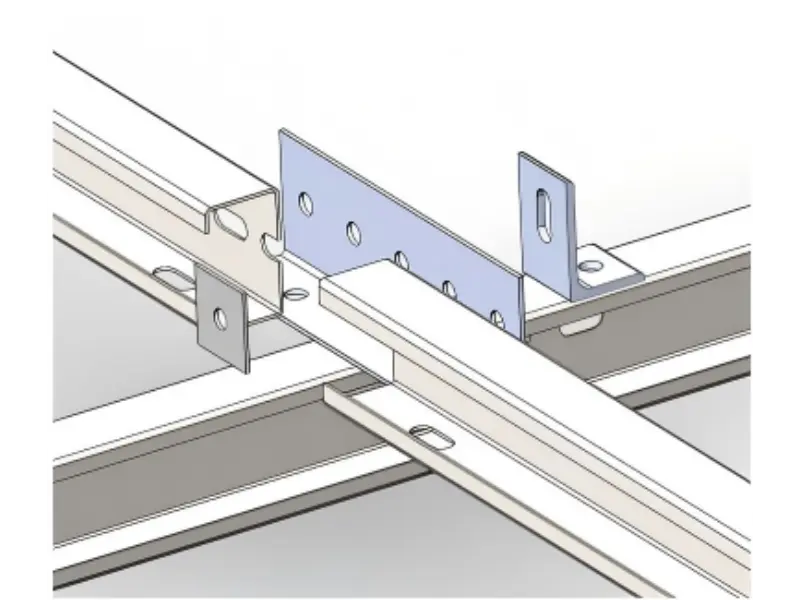

Čeprav je postopek namestitve Steel Solar racking Clamp preprost, en del zahteva posebno pozornost: namestitev prvega in zadnjega niza. Pri nameščanju teh dveh nizov se običajno namestita na priključne točke tirnic. To pomeni, da jih je treba namestiti skupaj s konektorji tirnic, kar zahteva dodaten podložek za njihovo pritrditev in uporabo daljših vijakov.
